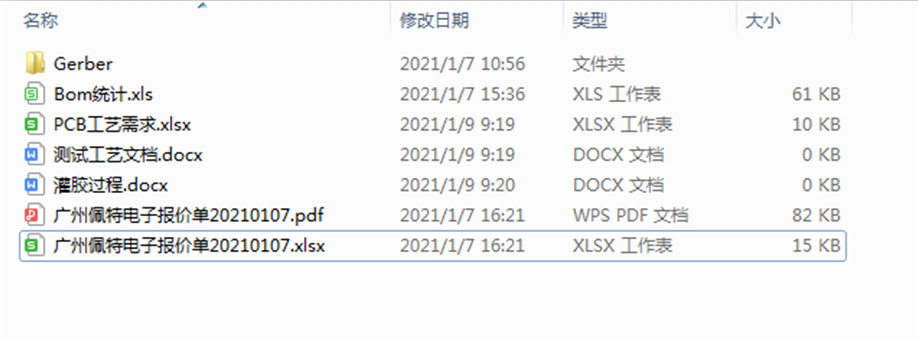

SMT貼片加工是需要客戶提供一些生產資料來完成工藝文件的，SMT代工代料需要文件會比純加工更多一些，那么到底需要哪些加工資料呢？下面SMT工廠佩特精密電子給大家簡單介紹一下。

1、PCB Gerber文件，定義每層線路、焊盤、絲印等信息，用于制造PCB裸板。

2、BOM清單，也就是電子元器件清單，其中有元器件的型號、品牌、描述、位號及用量信息。

3、MCU程序，一般是要看具體情況，需要燒錄芯片程序到MCU中的才會提供，hex或bin格式的加密文件，用來驅動整塊電路板邏輯運算與旁路控制。

4、測試文件，SMT貼片加工完成之后進行功能測試的測試點分布、測試步驟及常見故障診斷方法等。

5、上位機軟件，一般指安裝到電腦上，用來啟動檢測PCBA功能項的軟件。

6、SMT貼片坐標文件，需要從PCB設計軟件中導出，具體定義每顆元器件在PCB板上的坐標位置，方便自動貼片機讀取然后按工藝文件進行貼片。

7、其他設計文檔，比如定義焊接后效果圖的CAD圖紙、PCB原理圖、工程工藝特殊要求等。

廣州佩特精密電子科技有限公司www.souwj.com，SMT貼片加工，提供一站式PCBA代工代料服務。
