SMT工廠的貼片加工過程中會用到許多的生產加工原材料和設備，鋼網就是其中一種，并且鋼網的質量會直接影響到SMT貼片加工中的錫膏印刷質量從而影響到SMT加工的貼片焊接質量。下面科學城SMT工廠佩特精密給大家介紹一下常見的鋼網制造要求。

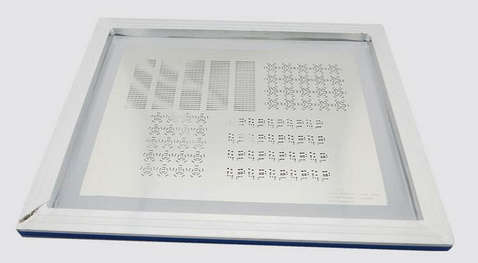

一、框架和鋼網的尺寸

在貼片加工之前，為了使印刷更加完美和合適，需要定制設計的鋼網。鋼網最重要的是鋼網的尺寸和框架。鋼網采用AB膠和尼龍網紗的拉伸方式，必須在鋁框和膠水的接縫處均勻地刮一層保護漆（S224）。為保證鋼網有足夠的拉力（規定大于35N/cm，一般要求30~50N/cm）和良好的平整度，要求鋼網與框架內側的距離不小于25mm，最好在50-100mm的范圍內。

二、張力

SMT工廠的鋼網張力通常是指施加在鋼網上的張力，這個數字可以用通過測試網片部分下沉單位距離所需的推力來進行計算，單位為N/cm。

為了保證鋼網的平整度，需要有足夠的張力，一般要求大于35N/CM，通常在30-50N/cm范圍內。

三、孔壁形狀和粗糙度

SMT工廠需要的合格鋼網開口部分應為倒錐形，即開口下方的尺寸比上部尺寸寬約0.01毫米（取決于鋼網的厚度）。

四、尺寸公差

目前國內主要鋼網廠家電拋光鋼網的加工精度如下。

1. 開口尺寸精度：0-0.010mm。

2. 開口位置精度：0.005～0.03mm。

3. 網框外開精度：2mm以內。

4. 材質厚度：0.030～0.600mm。

5. 圖形在網框中居中精度：1mm以內。

6. 材料厚度精度：0.003以內。

7. 側壁(孔壁)粗糙度：0.005～0.006mm。
