隨著科技的進步，現代電子設備如智能手機、平板電腦等越來越追求輕薄、便攜。這一趨勢促使SMT（表面貼裝技術）加工中的電子元器件尺寸不斷縮小，從過去的0402阻容件，逐漸轉變?yōu)楦鼮樾∏傻?/span>0201尺寸。然而，隨著元器件尺寸的減小，如何確保焊點質量成為了高精密貼片加工中的一個重要課題。畢竟，焊點作為連接電子元器件與PCB板的橋梁，其質量與穩定性直接關系到電子設備的整體質量。

一、SMT貼片加工中虛焊的判斷

在SMT貼片加工過程中，虛焊是一個不容忽視的問題。為了及時發現并處理虛焊現象，我們可以采取以下方法進行檢測：

1、利用在線測試儀等專業設備進行檢測，確保焊點的質量符合標準。

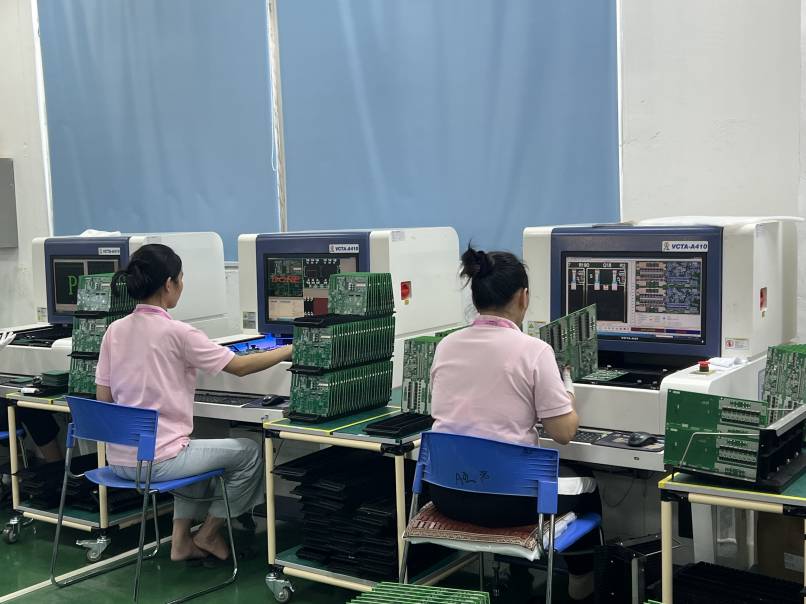

2、進行目視檢查或使用AOI（自動光學檢測）設備進行檢查。如果發現焊點焊接材料不足、焊錫浸潤不良、焊點中間有斷縫、焊錫表層呈凸球形或與SMD不相融等情況，就需要引起注意。即使是輕微的問題，也可能導致設備性能下降或故障。此時，我們需要進一步判斷是否存在批次虛焊問題。

二、虛焊的原因及解決方法

針對SMT貼片加工中出現的虛焊問題，我們需要深入分析其原因，并采取相應的解決方法：

1、焊盤設計缺陷：焊盤設計不合理，如存在通孔等，容易導致焊錫流失和焊接材料不足。為了解決這一問題，我們應該盡量避免使用帶有通孔的焊盤設計，并確保焊盤間距、面積等參數符合規范。

2、PCB板氧化或污染：PCB板表面的氧化層或污染物會影響焊錫的浸潤性和附著力，從而導致虛焊現象。為了解決這個問題，我們可以使用橡皮擦去氧化層，或使用無水乙醇等清潔劑清除PCB板表面的污染物。

3、焊錫膏被刮蹭：在SMT貼片加工過程中，焊錫膏可能會被刮蹭或蹭掉，導致焊盤上的焊錫膏量減少。為了解決這個問題，我們可以及時補充焊錫膏，確保焊點有足夠的焊接材料。補充焊錫膏時，可以使用點膠機或竹簽等工具進行操作。

總之，SMT貼片加工中的虛焊問題是一個需要引起足夠重視的問題。通過采用專業的檢測設備和科學的解決方法，我們可以及時發現并處理虛焊現象，確保電子設備的整體質量和穩定性。
